1.怎樣實現空壓機的電流短路保護?
(1).中小容量的低壓380V空壓機采用交流接觸器控制的，可裝設熔斷器來保護。熔斷器的電流按表8-16選擇。

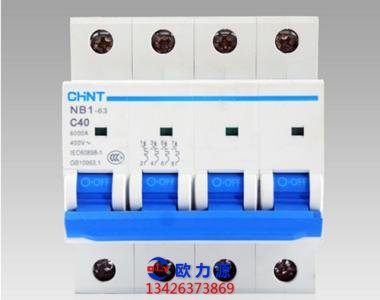

(2).自動空氣斷路器控制的380V?空壓機，可用斷路器的瞬時動作的電流保護元件作短路保護。動作值可選空壓機額定電流的2~2.5倍。
(3).高壓空壓機和大容量低壓空壓機，應裝設保護短路的繼電保護裝根據繼電器型式的不同，電流繼電器的整定值可為置，稱為電流速斷保護。
1.4~2倍的空壓機額定電流。特別大容量的空壓機《都是高壓空壓機》。除裝設電速斷保護外，還應加裝差動保護裝置。
2.怎樣實現空壓機的電流過負荷保護?
(1).中小容量的低壓380V?空壓機，采用交流接觸器控制的，可裝設熱繼電器作過負荷保護。動作值選空壓機額定電流的1.05倍。
(2).自動空氣斷路器控制的380V空壓機，可用斷路器的延時動作的電流保護元件作過負荷保護。動作值可選空壓機額定電流的1.05~1.1倍。
(3).高壓空壓機和大容量低壓空壓機需要裝設過負荷保護的，應裝設繼電保護裝置，稱為過電流保護或過負荷保護。電流繼電器的整定值可為1.05倍空壓機額定電流。
3.為什么有的空壓機要裝設單相接地保護?
(1).6~10kV電網現一般都采用中性點非直接接地的運行方式，當接在該系統的高壓空壓機繞組發生單相接地時，雖然不會產生短路電流，但如果該系統的電容電流比較大，就有可能擴大空壓機的損害程度。
(2).中性點非直接接地的電網發生單相直接接地后，系統其他兩相對地的電位要升高到未發生接地時的V3倍，這對整個系統的絕緣都很不利。
對所有接在該系統的空壓機的危險更大(因?yàn)橄鄬?duì)于系統內其他電氣元件，空壓機繞組的絕緣水平是不高的)。
由于以上兩條原因，所以在中性點非直接接地的電網中，空壓機要裝設單相接地保護。
4.怎樣實現空壓機的差動保護?
空壓機的差動保護只在大容量的空壓機上安裝。
裝設差動保護的空壓機需要將三相繞組的6個接線端頭全部引出，并分別在空壓機的電源側和中性點處各裝設一組電流互感器。
兩組電流互感器按差動方式連接，動作原理與變壓器和發電機的差動保護相同。差動保護繼電器動作后，通過控制回路跳開空壓機的斷路器。
