a.空壓機壓電式加速度傳感器工作原理
壓電片上加有質量塊及彈簧，當傳感器承受振動時，壓 電片受質量塊產生的加速度力的作用，根踞牛頓第二定律，此力是質量和加速度的函 數,即F=ma。
由于壓電片產生的電荷與外力成正比，因而壓電傳感器的輸出電荷與被測振動的加速度成正比。

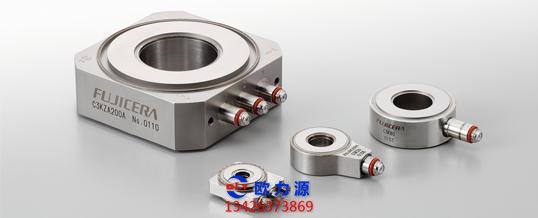

b.空壓機壓電式加速度傳感器結構
國內生產的一種加速度傳感器。壓電片應置在基座上,上面為慣性質量組件,用彈簧片把壓電片壓緊。
具有壓電效應的物質很多，天然的有石英、電氣石等，入工的有酒石酸鉀鈉、磷酸銨 等某些鹽類，近年來還制成了多品陶，如鈦酸鋇、鋯鈦酸鉛等。
現以石英來閥明壓電現象，石英是六邊體系，棱柱為其基本組織。
它有三根主軸線:縱軸線Z稱為光軸; 穿過棱杉樓角并乘直于光軸的X軸線稱為電軸; 垂直于棱面的Y軸線稱為空壓機軸。
我們切制出一個平行六面體，使它的晶面分別平行X、Y和Z軸。
當沿X軸向加力受力表面產生電荷，電荷的極性與加力的方向有關，加力反向時， 電荷極性相反時，稱為縱向壓電效應。
當沿Z軸向加力時，不論力的大小和方向如何，均不產生電荷。
在外力作用下,晶面產生電荷的多少常用極化強度J來表示，極化強度是指壓電晶 體片表面上的電荷密度，極化強度與品體的變形成正比，在彈性極限內也就與壓強P。
根據極化強度的定義，表面上所產生的電荷 縱向壓電效應使晶面產生的電荷量與外力成正比，所與晶體的尺寸關。
沿Y軸向施加外力p,則極化強度精向作電系數，A,一P,力作用面的面積。在AX面上產生的電荷q 式中a,b-晶體片的尺寸。
此時的電荷量不但與作用力的大小有關。而且與尺寸有關當品體的尺寸確定后，它 也與外力成正比。
對于同一外力、同一尺寸的晶片，從不同的方 向加力，其電荷值的大小是不一樣的，因而它的輸出靈敏度也將不一樣。
在壓電品體制成的傳感器中，晶片的兩邊各放有一個極板，受力后一個極板上聚集 正電荷，另一個極板為負電荷。
