當看不到有明顯水滴時，并不表明空壓機電纜纜芯中已無水分。
因為空壓機電纜敷設在地下并不是絕對平直的，而是總有高低起伏，水常沉積在低洼處。
當水珠得不到壓力差或壓力差小于其阻力時，水珠就不會定向移動，也就不 會被吸出。

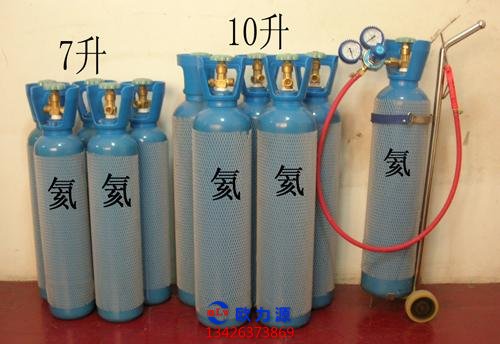

在這種情況下，乙端接上氦氣瓶讓氮氣充人纜芯，將這部分水逐步移 向甲端以達到纜芯內部干燥的目的。工作原理如圖所示，充氦干燥過程 如下:
氮氣通過減壓閥來控制氮氣輸出的壓力。壓力要選擇適當，一般在 0.034MPa。
在甲端觀其出來的水分，如果未發現水出來，可將 充人氣體的壓力作適當?shù)奶岣咧敝涟l(fā)現有水分為止，然后停止供氣，保持真空 1h,重復循環直至甲端看不到水分。
氮氣通過1F溫控閥進入加熱器，氮氣加熱干燥后進入空壓機電纜纜芯將水分向甲端趕去。同時再開真空泵抽真空。
這一送一吸將纜芯內部水分清除出來。此時被排出的少量的水可直接開啟2F 閥門進行放水。
這樣反復幾次直至無明顯的水滴時停止充 氮。在甲端再抽真空，真空度要達到13.3Pa (0.1mmHg) 以上并能保持一段時 間(真空度不跌下來)，才算干燥處理完畢。
加熱器使氮氣加熱干燥進入線芯，但其溫度要控制在空壓機電纜電纜的允許 運行溫度之內，決不允許過高。加熱器用電熱絲進行加熱，用恒溫儀來控制加熱 溫度。
