為確定空氣壓縮機的指示功率，必須先知道示功圖的面積。 計算中容許的誤差取決于面積測量的準確程度，此誤差不應超過0.5%。

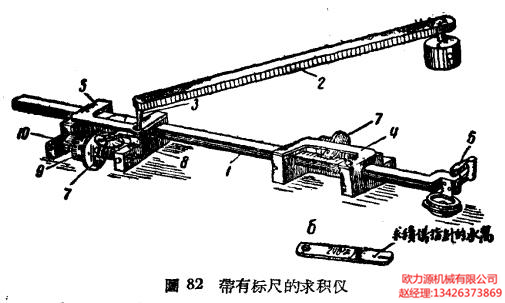

足夠準確的示功圖面積的測量可以用專門伙器——求積儀來進行。 最普通的求積儀型式如圖82a所示。
在量度示功圖面積時，應該把環繞裝置6的錐尖(或針)安 置在所測量的面積的輪廓線上(最好在測量之前先在輪廓線上定 一循環的開始點)并把計數器上的讀數記錄下來。
第一位數字從計教器8上取，第二位和第三位數字由計數器9上取，第四位數 字根據游標尺10讀出。
然后按照所測量面積的輪廓均勻地(無劇烈推動的)環繞一周，當求積儀的錐尖回到 出發點的位置時，即可從計數器以同樣的順序取下讀教。
將讀數之差乘以求積儀的比例，即得到所求的面積。按照采取環繞的方向的不同， 第二個數據可能比第一個數據大或小。但在任何情況下均應從大的數據中 減去小的。
求積儀的此例用測量任一已知面積，如面積為10000公厘的正方形面積或圓面積來確定。
當使用專為每一種儀器設置的標尺時可以得到最準確的結果。
在紙上畫出一條直線，將標尺放在紙上，使其薄邊與直線相 吻合。在有環繞扁平的求積儀中，你尺被用棒針來代替，針的 末端放在計數器的凹坑中。同時求積儀的杠桿應該近似地成直角。
求積儀安置好以后，先把計數器上的讀數取下來(如果有兩 架求積儀，那末就取下兩個讀數)，再畫一個完整的圓圈，并重 新取下計數器上的讀數。
以讀數之差除以所包圍面積之數值(標尺上所記載的)，即得到求積儀的比例。
為了避免誤差，活塞式制冷壓縮機面積的測量必須在一張鋪有制圖紙的桌子上 進行。求積儀的位置應這樣來選取，使其杠桿所構成的角度不小 于60度，也不大于120度。
當以不同的環繞方向測量數次(3-5)時，確定的示功圖面積可以達到很大的準確度。
最后采用算術平均的計算結果。
