螺桿空壓機十字頭在正常運轉時的溫度一般不應超過70'C，將普通 溫度計用油泥膩子粘附在十字頭滑道的外面，可測量其工作 溫度。
1.摩擦對偶件材質不符
十字頭和滑道組成的摩擦對偶件應為不同材質或相同材 質但硬度不同的配合件。
通常，機身滑道的材質為HT15-33， 其硬度值為HB170~241，而十字頭清板上則鑲澆有一 層軸承合金。這樣所組成的摩擦對偶件能達到良好的運轉。
如果材質一樣，容易形成分子粘合(咬合)，引起發熱 異常現象。
2.加工缺陷
(1)十字頭和機身滑道的工作表面加工光潔度一般應 不低于▽6，如表面過于粗糙，則將增加摩擦，引起發熱異 常現象。
對于加工面上的凸出硬點(跳刀硬點等)應仔細修刮去掉。
(2)滑道工作面上不允許有很多鑄造砂眼、氣孔等缺 陷。一般單個分散的砂眼、氣孔不得大于5毫米，深度不得 超過8毫米。
允許個別鑄造疏松的存在，但其總面積不得超 過20~50平方厘米(根據壓編機的大小而定)。
這些缺陷一般不進行焊接修補，但應清理干凈，除去鑄砂、毛刺、飛 邊、凸點等，避免在運轉中造成發熱異常現象。

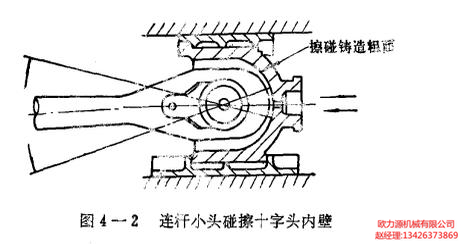

(3)十字頭體內的連桿小頭容納空間一般是不加工的鑄造表面。
如果存在凸出的鑄造刺頭，則在連桿小頭運轉 時，會碰擦發響和發熱。
所以，在裝上十字頭以后，應慢動 盤車，檢查是否有阻礙或碰響，及時予以修理。
(4)壓編機的機身或中體鑄件應經時效處理。否則， 加工面容易產生變形，使滑道不平，造成發熱異常現象。
